esp32, MCP3425 I2C 16bit ADC ,アナログ編




esp32 adcを ESP-IDF で試してみましたが、
誤差が大きく。。センサによっては使えないレベルのようでした
調査したところ、同様に不正な値が返されてNGぽい記事も発見できましたので。
*) Update で今後 改善されると、期待していますが
以前の旧機種の I2C 外部ADCを拡張する方法を試してみました。


# 追加した部品
MCP3425(16Bit ADC I2C 基準電圧内蔵)搭載モジュール
http://akizukidenshi.com/catalog/g/gK-08018/

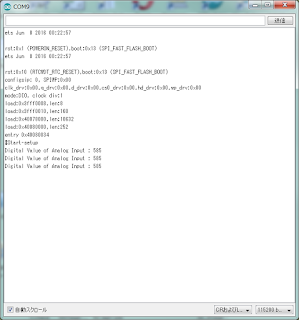

# Log / アナログ温度センサの信号ラインの電圧、測定しています。



# 参考の、測定コード
https://gist.github.com/kuc-arc-f/f8db113485e7515fc28c613c1c01cafb

*) 配線は、以前のesp8266版、参考にしています。
http://knaka0209.blogspot.jp/2016/09/esp-wroom-02-16.html

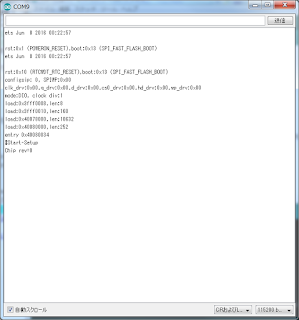

# chip revision , 確認の為 調べてみました。


revison 0でした、古い。。
以前 秋月さんで、まとめ買いしたチップは古かったです。
全て確認していませんが、比較的最近実装したチップです、

試した、revision 確認コード。
https://gist.github.com/kuc-arc-f/de0e9fb7bb8dfd45aec5f8de71db1da3

*) https://www.esp32.com/viewtopic.php?t=1358




# 関連の esp32まとめ
http://knaka0209.blogspot.jp/2017/06/esp32-matome.html
