PCB基板に実装してみました。IoT型電光掲示板(9)

前回の[IoT型電光掲示板]記事の続編となります、

LED dot matrixをPCB基板に実装してみました。

[概要]
海外の[PCB Prototyping]サービス （ELECROW さん）に、基板を発注し。
入荷したので配線してみました。

発注に関しては、事前にEAGLE(電気系CAD)で、回路/配置パターンを
設計しておき、CAM系ファイル生成(ガーバーファイル/Gerber_file)
添付して 製作依頼ができたので、手続き面ではカンタンなイメージでした。

*)少し縦方向が大きくなり、
小型化の設計は次回の課題としたいと思います。
*) IoT側の構成は前回と同じ、
Wiz550io +MQTT配信で、
LEDマトリクス制御ドライバ(mbedファーム)も同じ

*)動作的に前回と同じ(時刻/ニュース配信等)の為、
 動画は省略しております。

# 概観
1) 基板の図
左：正面、主に部品の実装側
右：裏面 (ハンダづけする面)


レイアウト的には、
上から
ピンヘッダ(6ピン) :電源/UART
MCU : LPC114FN28　(28ピン)
LED マトリクス (16ピン　、上８下８)
空きスペースに、抵抗８個

横連結を前程にし、マトリクス幅= 37.9 mm以下に
基板の幅をした為、縦長サイズとなってます。

２）組み立て後の、裏面 (２連結で動作中の物)



# EAGLE 回路図 -- EAGLE Light /7.5.0

配置パターン図 (brdファイル)


[参考PDF]
配置(GNDベタ前)
https://github.com/kuc-arc-f/dot_matrix_1/blob/master/pcb/pdf/dot_matrix_1C_noGND_brd.pdf
回路図
https://github.com/kuc-arc-f/dot_matrix_1/blob/master/pcb/pdf/dot_matrix_1C.pdf

*) EALGLE関係は下記の記事参考させて頂きました。
[電子回路]Eagleで回路図を書く(基本編)
http://make.bcde.jp/category/51/

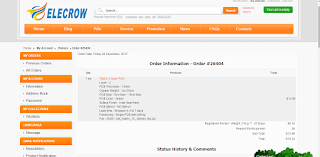

# 発注　Elecrow
10pcs- 2 layer PCB

http://www.elecrow.com/10pcs-2-layer-pcb-p-1175.html

PCB Size : 5cm Max * 10cm Max
個数: 10pcs
Total : 12.90 [USD]
送料 : 6.34 [USD]
合計(送料込み): 19.24 [USD]


*) 5cm角で、10ドル以下でしたので、
小型の基板が設計できれば お得ですね。
*)今回は、paypalで支払い。
*) 約17日後で入荷しました、
 輸送に時間がかかるみたいです(海外ですと)
 他記事みても、２０日前後とか記載されてましたので
 少し早めに到着した感ありました。

# 発注の流れ
# paypalのアカウントの準備(支払い可能な状態)

#ELECROWのアカウントの作成(配達先住所/連絡先)

#事前に設計を完了しておく

# DRU（Eagle Design Rule）のチェックを完了させる
*)上の[10pcs- 2 layer PCB]ページの　[Eagle Design Rule]リンクから取得

# CAM関係ファイルの生成、必要ファイルをzipで圧縮
*)上の[10pcs- 2 layer PCB]ページの　[Eagle CAM file]リンクから取得

# [発注画面] で登録する

*) 発注関係は 下記の記事参考させて頂きました。
[電子回路]プリント基板を格安に発注
http://make.bcde.jp/category/53/

# まとめ
基板メーカさま/EAGLEさま のおかげでなんとか完成できた感あります。

今回、初めて基板の発注に挑戦してみました (しかも海外企業)

ド素人感覚ですと、

設計段階で、基板の配線パターン細かく(間隔が10mil 程度の部分も多く)

正常に動作するかは 不安が残りましたが,

組み立て後に 問題なく動作てきて、安心しました。

これまでは ユニバーサル基板等に、

大量に配線(ポリウレタン線)を、事前にカットし

図面見ながら １箇所づつ

配線する作業に時間もかかっていましたが、

専用回路のPCB基板だと、部品を差し込んで

ハンダづけ する事に注力し、大幅に組立て時間短縮できました。
