Moisture Sensor+ OLED(SSD1306) deepSleep mode, with Atmega328P

前回と同じ、esp8266+ MCU連携の作例となります。

#
周辺デバイス側は、下記を配線しています。
アナログ- 水分センサと、
OLED(SSD1306) display

省エネモードの、Deep Sleepで動作し、
モバイル電源から電力を供給しています。

# 配線
A0 : Moisture Sensor
A4/A5 : I2C OLED 0.96 inch display

# Driver
https://github.com/kuc-arc-f/makeKuc-sSerial-test8

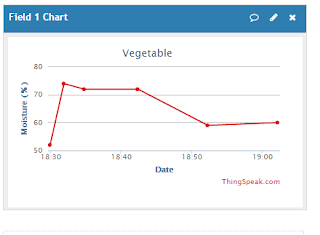

# アナログ- 水分センサーのグラフ



# 関連の部品: mkuBoard-44
http://kuc-arc-f.com/make/?p=1070


# 関連のまとめ:  IoT な電子工作まとめ
http://knaka0209.blogspot.jp/2015/11/iot-matome.html

アナログ+OLED(SSD1306) 作例を追加しました。 mkuBoard-45

前回 投稿した。小型版の IoT 基板の作例編となります。

アナログは今回、１系統のみですが。
周辺回路を作成し、
ミニブレ(mini-breadbord)半分を IoT基板。
半分を周辺デバイス(アナログ温度センサー+ OLED)のレイアウトとしています。
*) 基板側は、少し大きくて はみ出してます。。

# Youtube

# 配線
A0 : Analog LM60BIZ センサー
A4/A5 : I2C OLED 0.96 inch display

# Schematic
https://github.com/kuc-arc-f/makeKuc-sSerial-test7/blob/master/Analog_OLED.pdf



# アナログ温度センサーのグラフ



# ドライバ
前回の[mkuBoard-44]作例と同じです。
http://knaka0209.blogspot.jp/2016/12/esp-wroom-02-29.html

=== Update: 2016/12/29 ===
DeepSleep版ドライバも追加しました。アナログ+ OLED(MCU連携版) モバイル電源使用
https://github.com/kuc-arc-f/makeKuc-sSerial-test7

==========================


# 関連の記事
少し小さめ。 アナログ最大4ピン 基板の試作してみました
http://knaka0209.blogspot.jp/2016/12/esp-wroom-02-31.html


# 参考の部品: mkuBoard-45
http://kuc-arc-f.com/make/?p=1144


# 関連のまとめ: IoT な電子工作まとめ
http://knaka0209.blogspot.jp/2015/11/iot-matome.html

少し小さめ。 アナログ最大4ピン 基板の試作してみました

基板外形寸法= 35×50mm の小型版の試作してみました。

前回の
WROOM-02を搭載し、
周辺デバイス制御用のAtmega328P-AU(arduino)も追加している。
[mkuBoard-44] と似ている仕様となりますが、
小型のデバイスに組み込み用途も意識したレイアウトにしてみました。

[ATmega側]
ADC : 最大 4本
デジタル:  8本
クロック周波数： 外部クロック 8MHz

# コントローラ間通信は、softWareSerial(UART)で可能としてます。


# 配置図


# ドライバ面では
コントローラ間通信(esp/ Atmega )　の関係は、mkuBoard-44
と同一ドライバで、動作する設計としています。


# 回路図- PDF
https://github.com/kuc-arc-f/mkuBoard-045-1Epub_pdf


# 参考の部品: mkuBoard-45
http://kuc-arc-f.com/make/?p=1144


# 関連のまとめ
IoT な電子工作まとめ
http://knaka0209.blogspot.jp/2015/11/iot-matome.html

SoftwareSerial受信、MQTT連動サンプル等を追加しました。 mkuBoard-44

SoftwareSerialの受信系 ドライバ (Atmega側)を追加しました。mkuBoard-44 対応

1) コントローラ間通信で、受信
2) MQTT+ SoftwareSerial
3) MQTT+ SoftwareSerial + OLED表示。


# Git
https://github.com/kuc-arc-f/makeKuc-sSerial-test6


# Youtube

# Schematic
https://github.com/kuc-arc-f/makeKuc-sSerial-test6/blob/master/mqtt_OLED.pdf





#参考の部品 : mkuBord-44 (ESP-WROOM-02 +MCU搭載)
http://kuc-arc-f.com/make/?p=1070

# 関連のまとめ

IoT な電子工作まとめ

http://knaka0209.blogspot.jp/2015/11/iot-matome.html

試作レビュー編。mkuBord-44

新しいIoT系ボードの試作が進んだ為、試作レビューしたいと思います。
作例は、アナログ+ OLED表示としてます。

#

WROOM-02を搭載し、

周辺デバイス制御用のAtmega328P-AU(arduino)も追加している。

マイコンボード的な使い方ができる機種となり

ドライバーは両方のコントローラに、UARTアダプターで書き込む必要があり

コントローラ間通信は、softWareSerial(UART)で可能としてます。

[ATmega側]
ADC : 最大 4本
デジタル: 12本
クロック周波数： 外部クロック 8MHz

#作例
A0: Analog LM60BIZ センサー
A4/A5 :I2C OLED 0.96 inch display
に結線しています。




# アナログ温度センサーのグラフ


# ドライバ
https://github.com/kuc-arc-f/makeKuc-sSerial-test3

# 関連の部品

mkuBoard-44

http://kuc-arc-f.com/make/?p=1070

# 関連のまとめ

IoT な電子工作まとめ

http://knaka0209.blogspot.jp/2015/11/iot-matome.html
