MQTT アプリ実装編、paho-mqtt (python版)

以前の、センサ値のweb版リアルタイム表示に加えて
過去データの表示方法も検討したいと思います。

paho-JS版のリアルタイム表示は、便利なのですが。
過去データを表示するには、別途実装が必要かと思います。

今回は、
Subscribe　側サーバに、paho-python ライブラリを使用し、
mysql データベースに書きこみます。
サーバ環境は、前回 LAN上に構築した mosquitto(websockets版)

IoTデバイス側は、以前の wiz550io版で
約２秒間隔で、センサ値を送信

# 準備　ライブラリ等
paho-mqtt python
sudo pip install --upgrade paho-mqtt

Mysql　ライブラリ
sudo apt-get install python-mysqldb

# db作成し、登録用のテーブル作成しておきます。

	CREATE TABLE IF NOT EXISTS `t_sensor` (
	`id` int(11) NOT NULL AUTO_INCREMENT,
	`topic` text,
	`payload` text,
	`created` datetime DEFAULT NULL,
	`modified` datetime DEFAULT NULL,
	PRIMARY KEY (`id`)
	) ENGINE=InnoDB DEFAULT CHARSET=utf8 AUTO_INCREMENT=1469 ;

view raw sql-tbl-sensor-1030A hosted with ❤ by GitHub

# Sub側の処理
paho-mqtt (python) の　sub.py を拡張して、実装していきます

pythonの常駐プロセスを起動しておき、pubデータを監視

Git:
https://github.com/kuc-arc-f/python-mqtt-sub-2

起動方法：
python sub2db.py

# pub/subのルール等
今回は下記としてます。
pub: デバイスに対して、１個の  Topicを割り当てる
例)
item/sensor-1 : 1台目
item/sensor-2 : 2台目
item/sensor-3 : 3台目

sub: topic範囲を指定する(対象のデバイス分)
item/#

*)web側のsubは、１台毎　topic(1 topic)を指定する。

# db登録
https://github.com/kuc-arc-f/python-mqtt-sub-2/blob/master/python-mqtt-sub-2/sub2db.py

on_message (イベントハンドラぽい)に、db処理を追加。
=======================
def on_message(client, userdata, msg):
clsSen= com_sensor.sensorClass()
print("on_message:topic=" + msg.topic+" ,pay="+str(msg.payload))
clsSen.saveSensor( msg.topic, str(msg.payload))
=======================

# テスト
python側常駐プロセスがsubすると、DB登録されます。

*) phpmyadmin で確認。

*) 別のクライアントIDで、前回のwebリアルタイム表示も可能(ログ)

登録側のデバイス( 参考 )

#まとめ
*) MQTT経由でDB登録まで完了できたので、表示系の実装はカンタンかと思います。
*) 短い周期のデータ書込みで、接続デバイス数が多ければ
  DB負荷も重たいので、工夫が必要かと思います。
  pubする間隔と長くすると、リアルタイム性が低くなるため注意も必要
*) クラウド側に設定すると、同様に過去データ取得/リアルタイム表示可能

# 関連の記事
mqtt 準備
http://knaka0209.blogspot.jp/2015/10/mqtt-1.html

wiz550 デバイス
http://knaka0209.blogspot.jp/2015/10/wiz550io-2.html

mosquitto(websockets版)
http://knaka0209.blogspot.jp/2015/10/mqtt-3.html

# 開発者向けのまとめ記事
http://knaka0209.blogspot.jp/2015/04/agri.html

Install mosquitto (over websockets) on Raspberry PI 2

以前に、準備編でapt-getでの mosquitto 関連のインストール記事を記載しましたが

今回は、LAN上に自前でMQTT サーバ (websocket対応)環境を構築したいと思います。

対応方法を調査しましたが 結構面倒な為。メモです

ソース取得して、コンパイル必要です。

OS: Linux (debian wheezy), Raspberry PI 2

[MQTT]

mosquitto 1.4.2

port MQTT: 1883

port Websocket : 8080

*) 既存のmosquittoを削除後、インストールしています。

*) 試しにLAN上にインストールする為、MQTT アカウントの認証を省略しています。

# 1)関連パッケージ

$ sudo apt-get update

$ sudo apt-get install build-essential python quilt devscripts python-setuptools python3

$ sudo apt-get install libssl-dev

$ sudo apt-get install cmake

$ sudo apt-get install libc-ares-dev

$ sudo apt-get install uuid-dev

$ sudo apt-get install daemon

# 2) libwebsockets

$ wget http://git.libwebsockets.org/cgi-bin/cgit/libwebsockets/snapshot/libwebsockets-1.4-chrome43-firefox-36.tar.gz

$ tar zxvf libwebsockets-1.4-chrome43-firefox-36.tar.gz

$ cd libwebsockets-1.4-chrome43-firefox-36

$ mkdir build

$ cd build

$ cmake ..

$ sudo make install

$ sudo ldconfig

$ cd

# 3) mosquitto 1.4.2

$ wget http://mosquitto.org/files/source/mosquitto-1.4.2.tar.gz

$ tar zxvf mosquitto-1.4.2.tar.gz

$ cd mosquitto-1.4.2

config.mk 修正します。

WITH_WEBSOCKETS:=no

[修正後]

WITH_WEBSOCKETS:=yes

$ make

===update 2015-10-29 =====

$ sudo make install
$ sudo ldconfig

# 4) mosquitto.conf ,setting

ホームに、mosquitto.conf を作成 (下記の内容)

######

pi@raspberrypi:~$ more mosquitto.conf

listener 1883

listener 8080 127.0.0.1

protocol websockets

######

# 5) rebootします。

# 6) mosquitto起動。
pi@raspberrypi:~/work/mosquitto-1.4.2$ pwd

/home/pi/work/mosquitto-1.4.2

*) 今回は、src フォルダで起動。

src/mosquitto -c ~/mosquitto.conf  -d

mosquitto_sub が動作しない場合がありました。
*)共有ライブラリの設定で解決しました。
===update 2015-10-29 =====
/usr/local/sbin/mosquitto -c ~/mosquitto.conf  -d

*) 起動後は Sub/Pub できました、
ブラウザからのアクセスも可能。(paho-js)

# 参考の記事
http://www.xappsoftware.com/wordpress/2015/05/18/six-steps-to-install-mosquitto-1-4-2-with-websockets-on-debian-wheezy/comment-page-1/

# 関連の記事
http://knaka0209.blogspot.jp/2015/10/mqtt-1.html

# 開発者向けのまとめ記事
http://knaka0209.blogspot.jp/2015/04/agri.html

WIZ550io+ Arduino Pro miniで、MQTT活用

前回のATMega328版と似ていますが

有線LANモジュール[ WIZ550io ]、Arduino Pro mini 3.3V の構成で

IoTデバイス検討したいと思います。

[概要]
前回の ATMega328+有線LAN 構成よりは、高めですが
小型のマイコンボード(Pro mini)との組み合わせとしてます。

テストは、MQTT- arduino EtherNet版のリレー制御
と似ていますが、スイッチ画面はwebで作成し
LEDのON/OFF としています。

[MQTT 構成]
broker : test.mosquitto.org
publish(Pub) : Chrome Android
subscribe(Sub) : IoT device


*) 前回と同様、テスト用の broker(MQTT Server), pahoのJSライブラリ等
を使用。

*) 関連URL/version 等は、執筆時点を記載しています

# 部品
arduino Pro mini 3.3V / 1243 [en]
WIZ550io v1.1 有線LANモジュール/ 1944[en]

降圧 3.3レギュレータ / 100[en]
470 マイクロF コンデンサ
マイクロUSB(メス) / 200[en]
# 配線

[Wiz550io] - [ Pro mini ]
MOSI - D11
MISO - D12
SCLK - D13
SCSn - D10

3V3 - 3V3
GND - GND
D7 に、LED接続

# 準備編

arduino-adk 1.6.5

以前のatmega328 編　と同様の為、詳細は省略します。

W5500 EtherNet

mqtt-arduino

ライブラリの追加が必要

# code

macアドレスは、wiz550 基盤に記載されていたアドレスに

書き換えました。

*) topic は、web側と合わせる事が必要です。

atmega328 編　と同様じの為、詳細は省略します。

# テスト

web画面( chrome Android )から、ON/OFF操作します。

ON 押すと、LED点灯します。

OFF押すと、消灯。

# センサ値のPublish　も試してみました。

前回と同じスケッチ

表示: chrome Android
A0 に光センサ追加。

# 参考の記事

arduino-mqtt - lib

http://knolleary.net/arduino-client-for-mqtt/

paho-mqtt javascript

http://git.eclipse.org/c/paho/org.eclipse.paho.mqtt.javascript.git/

# 関連の記事

MQTT 活用編。IoT型スイッチ Arduino EtherNet

http://knaka0209.blogspot.jp/2015/10/mqtt-2.html

# 開発者向けのまとめ記事

http://knaka0209.blogspot.jp/2015/04/agri.html

WIZ550io+ATMega328で IoT製作、MQTTも

有線LANモジュール[ WIZ550io ]、ATMega328P-PU の構成で

低価格なオリジナルのIoTデバイス検討したいと思います。

[概要]

WIZnet社製W5500を搭載したモジュール。SPI通信

100BaseTXで、性能的には高そうです。

前回の ENC28J60 有線LANよりは、高めですが

他の部品コストを下げて、低価格の構成できればと思います。

テストは、MQTT- arduino EtherNet 版のリレー制御

と似ていますが、スイッチ画面はwebで作成し

LEDのON/OFF としています。

[MQTT 構成]

broker : test.mosquitto.org

publish(Pub) : Chrome Android

subscribe(Sub) : IoT device

*) 前回と同様、テスト用の broker(MQTT Server), pahoのJSライブラリ等

を使用。

*) 関連URL/version 等は、執筆時点を記載しています

# 部品

WIZ550io v1.1 有線LANモジュール/ 1944 [en]

atmega328P-PU (ブートローダ書き込み済) / 360 [en]

降圧 3.3レギュレータ / 100[en]

470 マイクロF コンデンサ

マイクロUSB(メス) / 200[en]

# 配線

[WIZ550io] - [atmega328]

MOSI - D11

MISO - D12

SCLK - D13

SCSn - D10

3V3 - 3V3

GND - GND

# 準備
arduino-sdk 1.0.5

# W5500 ライブラリの追加
https://github.com/Wiznet/WIZ_Ethernet_Library
README に従って、ライブラリ追加します。
https://github.com/Wiznet/WIZ_Ethernet_Library/blob/master/README.md

*)上記の追加後、webClient等のサンプルを実行して
正常に通信できる事を確認したほうが、良いかもしれません。

# mqtt ライブラリの追加 (pubsubclient-2.3)
http://knolleary.net/arduino-client-for-mqtt/
[pubsubclient-2.3.zip] が直接インポートできませんでした、
下記の対策行いました。

[pubsubclient] の名前でフォルダ作成しておきます
pubsubclient-2.3.zip 解凍し、
src 内のファイルを上記の [pubsubclient]にcopy
examples を[pubsubclient]にcopy

zip圧縮し、SDK から[Add Library]
([スケッチ]-[ライブラリを使用]-[Add Library])

# atmegaの下記書込みは、前回の記事を参考
http://knaka0209.blogspot.jp/2015/10/ATmega328-1.html

マイコンボード = ATMega328P/ Int.8MHz
書込装置= arduino as ISP

# code

macアドレスは、基盤に記載されていたアドレスに

書き換えました。

スケッチは、前回の　MQTT - arduinon EtherNet

と同じ。詳細は省略します。

http://knaka0209.blogspot.jp/2015/10/mqtt-2.html

*) MQTT - topic は、web側と合わせる事が必要です。

# テスト

web画面( chrome Android )から、ON/OFF操作します。

ON 押すと、LED点灯します。

OFF押すと、消灯。

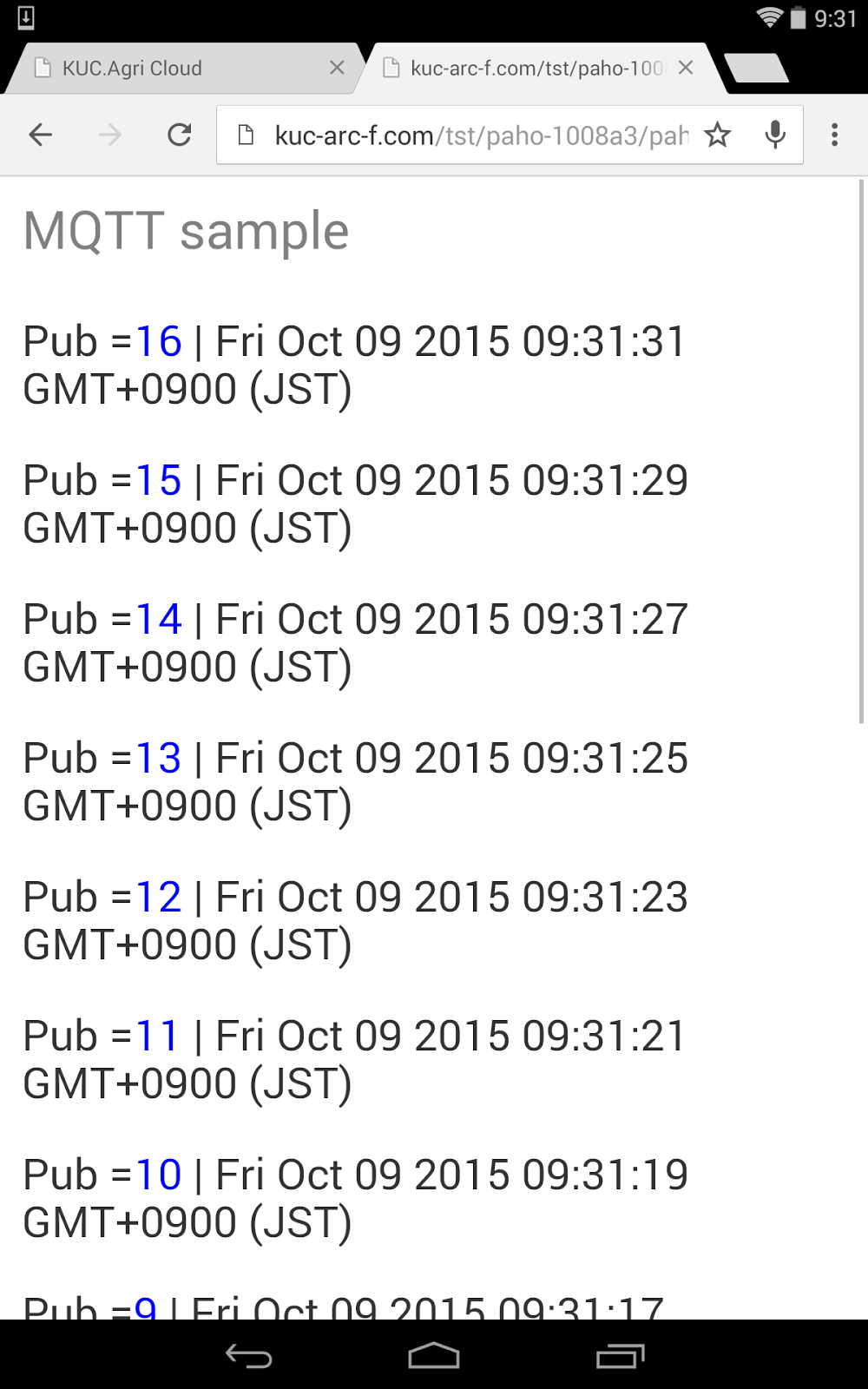

# センサー値のPublish追加しました。( MQTT )
上段はmqtt - Sub版でしたが、
Publish版でセンサー値の送信追加してみました。(約 2秒間隔)
表示版は、前回と同様の paho-JSライブラリで表示(ロギングのみ)
A0 に光センサー追加。

# code : Arduino SDK
topic を、web側とあわせます。

	#include <SPI.h>
	#include <Ethernet.h>
	#include <PubSubClient.h>
	byte mac[] = {0x00, 0x08, 0xDC, 0x1E, 0xCD, 0xE2};
	IPAddress ip(172, 168, 1, 41 );
	const char* mqtt_server = "test.mosquitto.org";
	char mTopic[] ="test-topic-124A/sensor";
	const int mSensor_pin=0;
	long lastMsg = 0;
	void callback(char* topic, byte* payload, unsigned int length) {
	Serial.print("Message arrived [");
	Serial.print(topic);
	Serial.print("] ");
	for (int i=0;i<length;i++) {
	Serial.print((char)payload[i]);
	}
	Serial.println();
	}
	EthernetClient ethClient;
	PubSubClient client(ethClient);
	void reconnect() {
	// Loop until we're reconnected
	while (!client.connected()) {
	Serial.print("Attempting MQTT connection...");
	if (client.connect("arduinoClient")) {
	Serial.println("connected");
	client.subscribe("inTopic");
	} else {
	Serial.print("failed, rc=");
	Serial.print(client.state());
	Serial.println(" try again in 5 seconds");
	// Wait 5 seconds before retrying
	delay(5000);
	}
	}
	}
	//
	void setup()
	{
	Serial.begin( 9600);
	pinMode(mSensor_pin ,INPUT);
	Serial.println("# Start-mqtt_basic");
	client.setServer(mqtt_server, 1883);
	client.setCallback(callback);
	if (Ethernet.begin(mac) == 0) {
	Serial.println("Failed to configure Ethernet using DHCP");
	Ethernet.begin(mac, ip);
	}
	delay(5000);
	}
	void loop()
	{
	int iSen1 =analogRead(mSensor_pin);
	if (!client.connected()) {
	reconnect();
	}
	client.loop();
	//pub
	long now = millis();
	if ((now - lastMsg) > 2000) {
	lastMsg = now;
	char buff[128]="";
	sprintf (buff, "%d", iSen1 );
	Serial.print("buff=");
	Serial.println(buff);
	client.publish(mTopic , buff);
	}
	}

view raw mqtt-arduino_sensor_3.ino hosted with ❤ by GitHub

*) web表示側のコードは前回とほぼ同じの為、省略

# web 画面

# ケースも作成してみました。DIY編

加工は側面に穴あけ。だけですが、、
ドリル工具、精密ニッパで穴サイズを調整。

# 材料
プラケース / 100[en]
*) 100均さまで探したケース(ハガキ用らしい)

少し大きめでしたw (基盤に対して)

# 反対側の図
　手作業での穴あけが、ギザギザでいまいち。

# http センサ値の送信も追加しました。
上段での、MQTT 通信に加えて、http 送信機能も追加しました。

# code : arduino SDK
WIZ550io_arduino_http_1.ino

サンプルの webClient を参考に実装しています。
*) sdk :[ファイル]- [スケッチの例] -[EtherNet]-[webClient]
macアドレスは、wiz550io 基盤に記載されたアドレスを入力。

	#include <SPI.h>
	#include <Ethernet.h>
	// Enter a MAC address for your controller below.
	// Newer Ethernet shields have a MAC address printed on a sticker on the shield
	#if defined(WIZ550io_WITH_MACADDRESS) // Use assigned MAC address of WIZ550io
	;
	#else
	byte mac[] = {0xDE, 0xAD, 0xBE, 0xEF, 0xFE, 0xED};
	#endif
	char server[] = "dns1234.com"; //DNS
	#define SENSOR 0
	unsigned long mTimer=0;
	IPAddress ip(192,168,0,177);
	EthernetClient client;
	void setup() {
	// Open serial communications and wait for port to open:
	Serial.begin(9600);
	while (!Serial) {
	; // wait for serial port to connect. Needed for Leonardo only
	}
	Serial.println("# Start_setup");
	// start the Ethernet connection:
	#if defined(WIZ550io_WITH_MACADDRESS)
	if (Ethernet.begin() == 0) {
	#else
	if (Ethernet.begin(mac) == 0) {
	#endif
	Serial.println("Failed to configure Ethernet using DHCP");
	// no point in carrying on, so do nothing forevermore:
	// try to congifure using IP address instead of DHCP:
	#if defined(WIZ550io_WITH_MACADDRESS)
	Ethernet.begin(ip);
	#else
	Ethernet.begin(mac, ip);
	#endif
	}
	// give the Ethernet shield a second to initialize:
	delay(1000);
	}
	void proc_http(){
	Serial.println("connecting...");
	String sHost ="Host: ";
	sHost.concat(server);
	int iSen =analogRead(SENSOR);
	String sSen=String(iSen);
	if (client.connect(server, 80)) {
	Serial.println("connected");
	String sReq= "GET /trans.php?snum_1=";
	sReq.concat(sSen);
	sReq.concat(" HTTP/1.1");
	Serial.println(sReq);
	client.println(sReq);
	client.println( sHost );
	client.println("Connection: close");
	client.println();
	}
	else {
	Serial.println("connection failed");
	}
	}
	void loop()
	{
	if(millis() > mTimer){
	mTimer= millis()+ 30000;
	proc_http();
	}
	while (client.available()) {
	char c = client.read();
	Serial.print(c);
	}
	if (!client.connected()) {
	client.stop();
	}
	}

view raw WIZ550io_arduino_http_1.ino hosted with ❤ by GitHub

# BaaS に転送して、センサ値の保存

# グラフの描画も

# まとめ

正直、

開発ボード使用して(UNOとか) 開発したほうが はるかに楽です。

抵コスト化等で、複数製作する場合は検討しても良い構成。

MQTT経由のスイッチ応答性は速くて、

使える範囲かと思います。

# 参考の記事

arduino-mqtt - lib

http://knolleary.net/arduino-client-for-mqtt/

paho-mqtt javascript

http://git.eclipse.org/c/paho/org.eclipse.paho.mqtt.javascript.git/

# 関連の記事
MQTT 準備編。Arduino EtherNet, paho-MQTT(over WebSocket)
http://knaka0209.blogspot.jp/2015/10/mqtt-1.html

MQTT 活用編。IoT型スイッチ Arduino EtherNet

http://knaka0209.blogspot.jp/2015/10/mqtt-2.html

ATmega328P-PU に、スケッチを書き込む (ARDUINO as ISP)

http://knaka0209.blogspot.jp/2015/10/ATmega328-1.html

# 開発者向けのまとめ記事

http://knaka0209.blogspot.jp/2015/04/agri.html

MQTT 活用編。IoT型スイッチ Arduino EtherNet

[概要]
前回の　MQTT準備 の続編となります、
デバイス側からのPublishと逆のパターンで、
デバイス側からSubscribeし、web画面からのPubデータ(スイッチのON/OFF)
を受信
ONの場合、リレー回路をON、LED(12V)を点灯
OFFの場合、リレー回路をOFF、LEDをOFF
クラウド経由で、周辺デバイスの ON/OFFのスイッチ機能を
実装してみます。

[MQTT 構成]
broker : test.mosquitto.org
publish(Pub) : Chrome Android
subscribe(Sub) : IoT device

*) 少し高めの電圧流す為、ご注意下さい。
*) 前回と同様、テスト用の broker(MQTT Server), pahoのJSライブラリ等
を使用。

*) 関連URL/version 等は、執筆時点を記載しています

# 部品
今回は、LED側の電源を
DCアダプタ (19V 程度)を使用。
降圧レギュレータで、12Vまで下げて電源供給しています。
*)入出力コンデンサは、レギュレータに付属のもの
*) 12V出力側周辺に、ヒューズ等追加したほうが
良さそうですが、短時間のテストの為 直結しています。

リレーモジュール 5V
LED 12V / 80[en]
降圧レギュレータ 12V / 100[en]
抵抗 1,100 ohm (1000 + 100)
DCジャック -メス (DIP, 内径= 2.1mm)
DCアダプタ -19V(1200 mA)
*) 部品箱で適当に探した電源、おそらくPC用

*)その他、マイコン周辺は前回と同様。

# 配線
LEDは、リード線(アノード / カソード) に電線をハンダづけ
リレー出力端子は、小さい為、電線をハンダづけ
してます。

# web スイッチ操作画面
chrome Android
カンタンな ON/OFF操作のみ実装。

# code

#arduino-sdk , mqtt_arduino_relay_2.ino
arduino-adk 1.6.5
前回と同様、mqttライブラリが必要
スケッチの例 -[PubSubClient] - [mqtt_basic]
を参考にしました

Topicを適当に決めて、Pubしてみます
char mTopicIn[]="test-topic-1020A/relay";

D7に、リレー配線しておきます。

	#include <SPI.h>
	#include <Ethernet.h>
	#include <PubSubClient.h>
	byte mac[] = { 0xDE, 0xED, 0xBA, 0xFE, 0xFE, 0xE1 };
	IPAddress ip(172, 168, 1, 41 );
	const char* mqtt_server = "test.mosquitto.org";
	char mTopicIn[]="test-topic-1020A/relay";
	const int mRelay_pin=7;
	void callback(char* topic, byte* payload, unsigned int length) {
	Serial.print("Message arrived [");
	Serial.print(topic);
	Serial.print("] ");
	String sTopi=String( mTopicIn );
	String sTopi_in =String( topic );
	if( sTopi.equals( sTopi_in ) ){
	for (int i=0;i<length;i++) {
	Serial.print((char)payload[i]);
	String sPay= String( (char)payload[i] );
	if(sPay.equals("1")){
	Serial.println("#relay=H");
	digitalWrite( mRelay_pin, HIGH);
	}else{
	Serial.println("#relay=N");
	digitalWrite( mRelay_pin, LOW );
	}
	}
	}
	Serial.println();
	}
	EthernetClient ethClient;
	PubSubClient client(ethClient);
	void reconnect() {
	while (!client.connected()) {
	Serial.print("Attempting MQTT connection...");
	if (client.connect("arduinoClient")) {
	Serial.println("connected");
	client.subscribe( mTopicIn );
	} else {
	Serial.print("failed, rc=");
	Serial.print(client.state());
	Serial.println(" try again in 5 seconds");
	// Wait 5 seconds before retrying
	delay(5000);
	}
	}
	}
	//
	void setup()
	{
	Serial.begin( 9600);
	pinMode(mRelay_pin, OUTPUT);
	Serial.println("# Start-mqtt_basic");
	client.setServer(mqtt_server, 1883);
	client.setCallback(callback);
	if (Ethernet.begin(mac) == 0) {
	Serial.println("Failed to configure Ethernet using DHCP");
	Ethernet.begin(mac, ip);
	}
	// Allow the hardware to sort itself out
	delay(1500);
	}
	void loop()
	{
	if (!client.connected()) {
	reconnect();
	}
	client.loop();
	}

view raw mqtt_arduino_relay_2.ino hosted with ❤ by GitHub

# web スイッチ画面
paho-mqtt JS版使います。
mqttws31.js, jquery 読み込み

# JS : mqtt-pub-sample-2-app.js
mqtt-publishの実装

	var mClient;
	var mTopic="test-topic-1020A/relay";
	onload = function() {
	var clientId = "clientid-15-1020a";
	mClient = new Paho.MQTT.Client("test.mosquitto.org", 8080, "/", clientId);
	mClient.connect({
	onSuccess:function(){
	console.log("con_success");
	}
	, onFailure:function(){console.log("con_fail")}
	});
	document.querySelector('#id-a-on').onclick = function() {
	publish_relay('1');
	};
	document.querySelector('#id-a-off').onclick = function() {
	publish_relay('0');
	};
	}
	//
	function publish_relay(value){
	message = new Paho.MQTT.Message(value);
	message.destinationName = mTopic;
	mClient.send(message);
	};

view raw mqtt-pub-sample-2-app.js hosted with ❤ by GitHub

# html : mqtt-pub-sample-2.htm
スイッチ操作画面

	<!DOCTYPE html>
	<html>
	<head>
	<meta charset="UTF-8">
	<meta name="viewport" content="width=device-width, initial-scale=1">
	<link href="http://kuc-arc-f.com/bootstrap-3.1.0/css/bootstrap.min.css" rel="stylesheet">
	<script src="jquery-1.8.0.js"></script>
	<script src="mqttws31.js"></script>
	<script src="mqtt-pub-sample-2-app.js"></script>
	<script src="http://kuc-arc-f.com/bootstrap-3.1.0/js/bootstrap.min.js"></script>
	</head>
	<body style="background-color: #E1E1E1;">
	<div class="container" style="background-color: #FFF; margin-top: 0px ;">
	<h1 style="color : gray;">MQTT sample (Switch)</h1>
	<br />
	<a href="#" id="id-a-on" >
	<button class="btn btn-primary btn-lg">ON</button>
	</a>
	<a href="#" id="id-a-off" style="margin-left:40px;">
	<button class="btn btn-primary btn-lg">OFF</button>
	</a>
	<hr style="margin-top: 100px; margin-bottom:300px;" />
	<div id="list" style="margin-top:20px;"></div>
	<br />
	</div>
	</body>
	</html>

view raw mqtt-pub-sample-2.htm hosted with ❤ by GitHub

# テスト
web スイッチ画面から、
ON 押すと、LED点灯します。
OFF押すと、消灯。

# まとめ
web画面のON/OFF操作から 1秒弱で、
デバイスが動作しました。
リアルタイム操作としては、ある程度使える範囲かと思います。
室内のスマホ等から ON/OFFしてみると、あまりインパクトないのですが
クラウド経由の為、外出先からでも同じ動作になるはずです。
(ネット接続可能な場合)

# 参考の記事
arduino-lib
http://knolleary.net/arduino-client-for-mqtt/

paho-mqtt javascript
http://git.eclipse.org/c/paho/org.eclipse.paho.mqtt.javascript.git/

# 関連の記事
http://knaka0209.blogspot.jp/2015/10/mqtt-1.html

# 開発者向けのまとめ記事
http://knaka0209.blogspot.jp/2015/04/agri.html

ENC28J60+Arduino Pro mini(3.3V) でIoT製作、(番外編)

前回の [ ENC28J60+ATmega328 ] 記事の続編となります

sparkfun の[ Arduino Pro Mini 328 - 3.3V/8MHz ]を接続して

格安でオリジナル仕様のIoTデバイス製作を検討してみました。

[概要]

[ATmega329P]の構成より高額な為、価格面では

おすすめできる構成ではないので、番外編としてます。

ボードのサイズが

小型で、3.3V仕様のArduino 互換としては、少し安め(9.95 USD)

の機種かと思います。

*) 海外通販だと4ドル前後でもありそうです。海賊版?

Microchip 社の[ENC28J60] EtherNet Controller の対応モジュール

有線LANで、10 base-T と速度は遅めですが、

マイコン連携できる通信デバイスとしては、格安かと思います。

[Arduino Pro Mini - 3.3V ](30 pin)　接続して、

クラウド連携し、Lチカ(LED制御)までテストしてみたいと思います。

*) 関連URL,部品価格は執筆時点です。

# IDE 環境

ARDUINO SDK 1.6.5

UART経由で、書込み。

*) UART - シリアルモジュール使いました。

# 電源まわり

ベース電源= 3.3V 仕様

入力：マイクロUSB(5V /1A)

降圧 3.V3レギュレータで, 3.3Vに下げる。

# 部品

Arduino Pro Mini - 3.3V　/ 1243 [en] (スイッチサイエンスさん)

https://www.switch-science.com/catalog/876/

ENC28J60 イーサネットモジュール 950[en] (aitend さん)

http://www.aitendo.com/product/10157

電解コンデンサー　470マイクロ F   / 10[en] (秋月電子さん)

絶縁ラジアルリード型積層セラミックコンデンサー０．１μＦ５０Ｖ (１個当たり)

 10[en] (秋月電子さん)

3.3Vレギュレータ-降圧 / 100[en]

マイクロUSB - メス　/ 200[en]

#ボードのサイズ

性能が異なる為、サイズ比較する意味はないのですが

AVR系なマイコン 並べてみました。

左から

Pro mini/ ATmega328/ ATtiny85/ ATtiny861

片側= 12 pin程度で、ATmega328Pより

長編方向は短い

# 配線 - レイアウト

基盤上に

[Reset]ボタン

MCU上側にLED(電源投入後に点灯する)

*) ピンヘッダは付属してない為、別途入手して

 ハンダづけ必要あります。(30 pin)

sparkfunの回路図を参考にしました。

https://www.sparkfun.com/products/11114

上部の、IOピンは６P
GND, GND, VCC, RX, TX DTR
に接続されているようで、基板から電源供給している場合は、
右３P,　
RX, TX DTR　を結線すれば、スケッチ転送はできそうです。

30 PIN

右=12 pin,左=12 pin,上= 6 pin

(Reset を下にした時)

下記の配線

[ENC28J60] - [Pro mini]

SCK - D13

SO - D12

SI - D11

CS - D8

VCC,GND を結線

D7 にLED　配線

# Code,　HTTP受信と Lチカ
[Arduino Uno] 接続版と同じ、詳細は省略します。
http://knaka0209.blogspot.jp/2015/10/enc28j60-1.html

# スケッチ書込み
[ツール]-[ボード]- Arduino Pro or Pro Mini
を選択

[プロセッサ]- ATmega328 (3.3V, 8MHz)

シリアルポート設定済みを確認

書込みます。

#テスト : クラウド連携して、LEDの　ON/OFF
クラウド側から、LED点灯時間を取得し、レスポンス解析、時間を 数値型に変換、
LED=ON, OFFするタイミング監視、LED =OFF

*)
電源投入後の60秒前後は、TCP受信処理が失敗する場合がありました
LAN側が安定するまで、少し時間がかかるのかもしれません。

*) デバック時に、ログ見る場合は
[UART-シリアル変換]モジュールを、Pro mini側 - UART(TX/RX)に
クロスで結線すると通信できます。

# DIY的にケース作成してみました。(仮の)
材料: ケース(100均で, 2個で100[en] 。食品保存用 )
ドリル工具と、精密ニッパ 側面に穴あけ。
電源、LAN ケーブールを通します。

上面からの図

*) LANモジュールが大きめの為、少し大きめのケースを選びましたが。

全体的のコンパクト化も検討が必要と思いました

#参考の記事
https://www.sparkfun.com/products/11114

# 関連の記事
ENC28J60+ARDUINO でIoT製作 (テスト編)
http://knaka0209.blogspot.jp/2015/10/enc28j60-1.html

ENC28J60+ATMega328P でIoT製作
http://knaka0209.blogspot.jp/2015/10/enc28j60-2.html


# 開発者向けのまとめ記事
http://knaka0209.blogspot.jp/2015/04/agri.html

ATmega328P-PU に、スケッチを書き込む (ARDUINO as ISP)

[概要]

Atmel 社の ATmega328P-PUに

ARDUINO SDK からスケッチを書き込むメモです。

今回は、ブートローダ書込済を使用しました。

# IDE環境

ARDUINO SDK 1.0.5

ARDUINO UNOを書込み装置として使用

3.3V Internal クロック 8MHz

# 参考URL

セットアップ、配線等は下記を参考

kosaka　さんの記事

http://make.kosakalab.com/make/electronic-work/arduino-ide-arduinoisp/

Arduino.cc

https://www.arduino.cc/en/Main/ArduinoISP

# 配線

*) 電源= 5V 結線してください

[ATmega328P-PU] - [ARDUINO UNO]

RESET - D10

MOSI - D11

MISO - D12

SCK - D13

VCC - 5V

GND - GND

# コンパイルの準備

詳細は、ATtiny85の記事に記載しております。

http://knaka0209.blogspot.jp/2015/10/attiny-85-1.html

# スケッチの書込み

Uno接続して、シリアルポートを設定

UNOに、[ArduinoISP]書き込みます。(ISP通信で書き込むためのスケッチ)

[スケッチの例] -[ArduinoISP] でスケッチ開き、書き込む。

# 書き込み完了後、ターゲット - MCU にスケッチ書き込みます。

適当なスケッチ書いて、準備します(LチカでOK)

[ツール]-[マイコンボード]に、[ ATmega328P / Int. 8MHz ] を選択

シリアルポート設定済みを確認

書込装置 - [Arduino as ISP] を選択

書込みます。

[マイコンボードへの書込みが完了しました]

が表示されます。

---

==== update:2017/12/08 =====
pcから UART書込み方法を追加しました。　arduino IDE 1.0.5
FTDI 等で書き込む事ができました。
*) 上記で、arduino as ISP (+ arduino UNO) で書き込んでいますが。
IPS通信は配線数も多目で、UARTで書き込む方法を探しました。





# 配線
[ atmega328P ]- [ FTDI ]
RX - TX
TX - RX
RESET - DTR ( セラコン=0.1u をはさむ。 )

*) 3V3 電源/GND 結線しておきます。

マイコンボード　: ATmega328 on a breadboard (8 MHz internal clock)
書込み装置 : AVRISP mkII
で書込みできました。結線の本数が少なくて今回は少しラクです。
arduino UNOも不要になりました。

*) マイコンボード設定は、ブートローダ書込み編と同じ設定ファイルを
使用しています。
http://knaka0209.blogspot.jp/2016/02/ATmega328-2.html


====

---

# 開発者向けのまとめ記事

http://knaka0209.blogspot.jp/2015/04/agri.html

ENC28J60+ATMega328P でIoT製作、Lチカも

前回の [ ENC28J60+arduino ] 記事の続編となります

Atmel 社の ATMega328P-PU を接続して

オリジナル仕様的な格安のIoTデバイス製作を検討してみました。

[概要]

Microchip 社の[ENC28J60] EtherNet Controller の対応モジュール

有線LANで、10 base-T と速度は遅めですが、

マイコン連携できる通信デバイスとしては、格安かと思います。

Arduino UNO の搭載MCU と同じ、ATMega328P-PU 単体チップ接続して、

クラウド連携し、Lチカ(LED制御)までテストしてみたいと思います。

*) 参考URL, 部品価格は執筆時点のものです

#MCU仕様など

今回は、ブートローダ書込済を使用しました。

28 PIN

ROM 32KB

RAM 2KB

# IDE 環境

ARDUINO SDK 1.0.5

ARDUINO UNO を書き込み装置として使用

3.3V 内蔵クロック 8MHz

# 電源まわり

ベース電源= 3.3V 仕様

入力：マイクロUSB(5V /1A)

降圧 3.V3レギュレータで, 3.3Vに下げる。

# 部品

ATMega328P-PU /  250[en]

イーサネットモジュール [M28J60] / 950[en] (aitend さん)

http://www.aitendo.com/product/10157

電解コンデンサー　470マイクロ F   / 10[en] (秋月電子さん)

絶縁ラジアルリード型積層セラミックコンデンサー０．１μＦ５０Ｖ (１個当たり)

 10[en] (秋月電子さん)

3.3Vレギュレータ-降圧 / 100[en]

マイクロUSB - メス　/ 200[en]

LED, 抵抗など

# 配線

Git - ethercard ライブラリの README　に,

記載されているピン配線を結線します。

https://github.com/jcw/ethercard/blob/master/README.md

[ENC28J60] - [ATmega328P]

SCK - D13

SO - D12

SI - D11

CS - D8

VCC,GND を結線

D7 にLED　配線

# スケッチ書込み

ターゲット MCU側の電源= 5V 供給してください。 UNO から

詳細は、[ARDUINO SDK 1.0.5] -ATtiny85 記事と似ています。省略します。

詳細は、ATmega328P-PU 書込みに記載しています。

http://knaka0209.blogspot.jp/2015/10/ATmega328-1.html

ENC28J60 EtherNet ライブラリ、インポート

https://github.com/jcw/ethercard

[ツール]-[マイコンボード]- ATmega328P / Int.8MHz

を選択

シリアルポート選択 済みを確認

書込装置 - [Arduino as ISP] を選択

書込みます。

# Code,　HTTP受信と Lチカ

Arduino接続版と同じ、詳細は省略します。

http://knaka0209.blogspot.jp/2015/10/enc28j60-1.html

#テスト : クラウド連携して、LEDの　ON/OFF

クラウド側から、LED点灯時間を取得し、レスポンス解析、時間を 数値型に変換、

LED=ON, OFFするタイミング監視、LED =OFF

*)

電源投入後の60秒前後は、TCP受信処理が失敗する場合がありました

LAN側が安定するまで、少し時間がかかるのかもしれません。

シリアルのログ

*) デバック時に、ログ見る場合は

[UART-シリアル変換]モジュールを、ATmega側 - UART(TX/RX)に

クロスで結線すると通信できます。

# 温度センサー追加してみました(dht11)

基盤の中段の左側(青系の部品)に、
温度湿度センサを追加

#部品

温度湿度センサー素子 [DHT11] / 300[en]

http://www.aitendo.com/product/3228

精度はさほど良くないみたいですが、

安価の為、購入してみました。

# センサー配線
正面、左から1pin

[dht11] - [atmega328]
1pin - 3V3
2pin - D2
4pin - GND

1 - 2pinの間に、 10k ohm抵抗。

# code : Arduino-sdk
D2 にセンサ接続。
温度、湿度値を取得して。クラウド送信します。

	#include <EtherCard.h>
	#include "DHT.h"
	// ethernet interface mac address, must be unique on the LAN
	static byte mymac[] = { 0x74,0x69,0x69,0x2D,0x30,0x32 };
	byte Ethernet::buffer[700];
	static uint32_t timer;
	const char website[] PROGMEM = "dns1234.com";
	#define DHTPIN 2 // what digital pin we're connected to
	#define DHTTYPE DHT11 // DHT 11
	DHT dht(DHTPIN, DHTTYPE);
	// called when the client request is complete
	static void my_callback (byte status, word off, word len) {
	Serial.println(">>>");
	Ethernet::buffer[off+300] = 0;
	Serial.print((const char*) Ethernet::buffer + off);
	String response =(const char*) Ethernet::buffer + off;
	Serial.println("...");
	}
	void setup () {
	Serial.begin( 9600);
	dht.begin();
	Serial.println(F("\n[webClient]"));
	if (ether.begin(sizeof Ethernet::buffer, mymac) == 0)
	Serial.println(F("Failed to access Ethernet controller"));
	if (!ether.dhcpSetup())
	Serial.println(F("DHCP failed"));
	ether.printIp("IP: ", ether.myip);
	ether.printIp("GW: ", ether.gwip);
	ether.printIp("DNS: ", ether.dnsip);
	if (!ether.dnsLookup(website))
	Serial.println("DNS failed");
	ether.printIp("SRV: ", ether.hisip);
	delay( 5000 );
	}
	void loop () {
	float h = dht.readHumidity();
	float t = dht.readTemperature();
	if (isnan(h) || isnan(t) ) {
	Serial.println("Failed to read from DHT sensor!");
	return;
	}
	ether.packetLoop(ether.packetReceive());
	if (millis() > timer) {
	timer = millis() +30000;
	Serial.println();
	Serial.print("<<< REQ ");
	char buff[128]="";
	sprintf (buff, "?mc_id=4&snum_1=%d&snum_2=%d", (int)t, (int)h );
	ether.browseUrl(PSTR( "/api1234.php"), buff, website, my_callback);
	}
	}

view raw enc28j60_atmega328_02.ino hosted with ❤ by GitHub

*) dht11 ライブラリのURLぬけていました。
ライブラリ追加が必要です。 ARDUINO-SDK
https://learn.adafruit.com/dht/downloads


# グラフ (温度, 湿度)

#参考の記事
kosaka　さんの記事
http://make.kosakalab.com/make/electronic-work/arduino-ide-arduinoisp/
ライブラリ
https://github.com/jcw/ethercard

dht11 - adafruit
https://learn.adafruit.com/dht?view=all

# 関連の記事
ENC28J60+ARDUINO でIoT製作 (テスト編)
http://knaka0209.blogspot.jp/2015/10/enc28j60-1.html

ATtiny85-20PU に、スケッチを書き込む (ARDUINO SDK)
http://knaka0209.blogspot.jp/2015/10/attiny-85-1.html


# 開発者向けのまとめ記事
http://knaka0209.blogspot.jp/2015/04/agri.html

MQTT 準備編。Arduino EtherNet, paho-MQTT(over WebSocket)で表示も

軽量プロトコルのMQTT (MQ Telemetry Transport) の準備編の記事です。

[概要]

IoT/M2Mで使えそうな通信技術で

HTTPを使わずに、軽量/高速で通信できそうなプロトコル実装を

試す内容で

デバイス側の構成が

[Arduino Uno] + [EtherNe シールド] で、コスト的にも高め

複数の購入するのは厳しいの感ありますが、テストしてみました。

[MQTT 構成]

broker : test.mosquitto.org

publish(Pub) : IoT device (Arduino EtherNet)

subscribe(Sub) : Browser Chrome

Sub のブラウザ側のライブラリは paho-mqtt のJSライブラリを使用

内部的WebSocketみたいですので、Broker側がWebSocket対応している

必要がありそうです。

*) 関連URL/version 等は、執筆時点を記載しています

# 表示系のサンプル

chrome Android

デバイス側から、数値を加算して　Pubする程度の仕組み。

[開発ツール]

Linux (Raspberry PI 2)

関連ツールを、インストールします。

mosquittoは、内部serverを起動しない場合は不要です。

MQTT server

pi@raspberrypi:~/tmp$ sudo apt-get install mosquitto

clientのツール

pi@raspberrypi:~/tmp$ sudo apt-get install mosquitto-clients

# テストします

下記はホスト名を指定していません。内部 brokerに接続

# subscribe--Subする

pi@raspberrypi:~/tmp$ mosquitto_sub -d -t test_topic

# publisher --Pubする

別のコンソール開き

pi@raspberrypi:~/tmp$　mosquitto_pub -t test_topic -m "24.5"

# 結果

Sub の画面に、Pubしたデータが表示されます。

pi@raspberrypi:~/tmp$ mosquitto_sub -d -t test_topic

Received CONNACK

Received SUBACK

Subscribed (mid: 1): 0

Received PUBLISH (d0, q0, r0, m0, 'test_topic', ... (4 bytes))

24.5

Sendin

# 表示系のライブラリ等　[paho-mqtt javascript]

http://git.eclipse.org/c/paho/org.eclipse.paho.mqtt.javascript.git/

# commit ページの

org.eclipse.paho.mqtt.javascript-master.zip

をDL　＆解凍します。

 src/mqttws31.js を使います。

# IoTデバイス側 (Arduino) の実装

Arduino SDK 1.6.5

Arduino Client for MQTT

http://knolleary.net/arduino-client-for-mqtt/

ライブラリをインストールしておきます

# テスト

# ARDUINO スケッチの準備

スケッチの例 -[PubSubClient] - [mqtt_basic]

を参考にしました

作業用ルータ設定の関係か、動作しませんでしたので

コードみながら、他のARDUINO-EtherNet関係比較したところ

IP指定せずに, DHCP方式に修正すると接続できました。

//Ethernet.begin(mac, ip);

if (Ethernet.begin(mac) == 0) {

  Serial.println("Failed to configure Ethernet using DHCP");

  Ethernet.begin(mac, ip);

}

Topicを適当に決めて、Pubしてみます

char mTopic[]="test-topc-1009A/sensor";

#code： Arduino SDK

２秒間隔で、数値を加算し、Pubしてます。

*) macアドレスを指定してますので、

複数設置する場合は重複に注意してください。

# mqtt_arduino_1.ino

	#include <SPI.h>
	#include <Ethernet.h>
	#include <PubSubClient.h>
	// Update these with values suitable for your network.
	byte mac[] = { 0xDE, 0xED, 0xBA, 0xFE, 0xFE, 0xE1 };
	IPAddress ip(172, 168, 1, 41 );
	const char* mqtt_server = "test.mosquitto.org";
	char mTopic[]="test-topc-1009A/sensor";
	long mCount=0;
	long lastMsg = 0;
	void callback(char* topic, byte* payload, unsigned int length) {
	Serial.print("Message arrived [");
	Serial.print(topic);
	Serial.print("] ");
	for (int i=0;i<length;i++) {
	Serial.print((char)payload[i]);
	}
	Serial.println();
	}
	EthernetClient ethClient;
	PubSubClient client(ethClient);
	void reconnect() {
	// Loop until we're reconnected
	while (!client.connected()) {
	Serial.print("Attempting MQTT connection...");
	if (client.connect("arduinoClient")) {
	Serial.println("connected");
	//client.publish("outTopic","hello world");
	client.subscribe("inTopic");
	} else {
	Serial.print("failed, rc=");
	Serial.print(client.state());
	Serial.println(" try again in 5 seconds");
	// Wait 5 seconds before retrying
	delay(5000);
	}
	}
	}
	//
	void setup()
	{
	Serial.begin( 9600);
	Serial.println("# Start-mqtt_basic");
	client.setServer(mqtt_server, 1883);
	client.setCallback(callback);
	//Ethernet.begin(mac, ip);
	if (Ethernet.begin(mac) == 0) {
	Serial.println("Failed to configure Ethernet using DHCP");
	Ethernet.begin(mac, ip);
	}
	delay(1500);
	}
	void loop()
	{
	if (!client.connected()) {
	reconnect();
	}
	client.loop();
	//pub
	long now = millis();
	if ((now - lastMsg) > 2000) {
	lastMsg = now;
	++mCount;
	char msg[100];
	snprintf (msg, 75, "%ld", mCount);
	Serial.print("Publish message: ");
	Serial.println(msg);
	client.publish(mTopic , msg);
	}
	}

view raw mqtt_arduino_1.ino hosted with ❤ by GitHub

# mosquitto_sub で結果見てみます

$ mosquitto_sub -d -h test.mosquitto.org -t test-topc-1009A/sensor

pi@raspberrypi:~/tmp$ mosquitto_sub -d -h test.mosquitto.org -t test-topc-1009A/sensor

Received CONNACK

Received SUBACK

Subscribed (mid: 1): 0

Received PUBLISH (d0, q0, r0, m0, 'test-topc-1009A/sensor', ... (2 bytes))

29

Received PUBLISH (d0, q0, r0, m0, 'test-topc-1009A/sensor', ... (2 bytes))

30

Received PUBLISH (d0, q0, r0, m0, 'test-topc-1009A/sensor', ... (2 bytes))

31

デバイス側のPub と、Sub 確認ができましたので、次 は

browser表示方法を検討します。

# 表示アプリ (MQTT over WebSocket)

上記の paho-mqtt JS版使います。

mqttws31.js, jquery 読み込み

topic は、デバイス側で指定とあわせる

var mTopic="test-topc-1009A/sensor";

clientId　(クライアントID)は、重複した場合、

後勝ち(後で開いた画面の表示が有効、前は停止)になるようです。

Paho.MQTT.Client インスタンスを呼出、

connect コールバック内で、

subscribe　実行します

#code : mqtt-sub-sample-js-1.htm

	<!DOCTYPE html>
	<html>
	<!-- mqtt-sub-sample-js-1.htm -->
	<head>
	<meta charset="UTF-8">
	<meta name="viewport" content="width=device-width, initial-scale=1">
	<script src="jquery-1.8.0.js"></script>
	<script src="mqttws31.js"></script>
	<script>
	var clientId = "clientid-12345";
	var client = new Paho.MQTT.Client("test.mosquitto.org", 8080, "/", clientId);
	var mTopic="test-topc-1009A/sensor";
	//
	function onMessageArrived(message) {
	var dd= new Date();
	console.log("onMessageArrived:"+message.payloadString + dd.toString() );
	$('#list').prepend($('<div/>').text( message.payloadString+" | "+ dd.toString() ));
	};
	client.connect({
	onSuccess:function(){
	console.log("con_success")
	client.onMessageArrived = onMessageArrived;
	client.subscribe( mTopic );
	}
	, onFailure:function(){console.log("con_fail")}
	});
	</script>
	</head>
	<body>
	<h1>MQTT sample</h1>
	<h2> List </h2>
	<div id="list"></div>
	<br />
	</body>
	</html>

view raw mqtt-sub-sample-js-1.htm hosted with ❤ by GitHub

起動時のconnect あたりが、数秒の待ち時間ありました。

# まとめ

デバイス側から、計算結果の数値を送信しているだけで

表示画面みていても、面白くはないのですが、

MQTTで短い間隔で、データ送信と、受信表示系の機能の

リアルタイム表示的な体験はできます。

次は活用編とか、センサー/実行系(LED)など検討したいと思います。

# 参考の記事

http://dev.classmethod.jp/cloud/aws/bridge-mqtt-and-kinesis/

http://tdoc.info/blog/2014/09/25/mqtt_javascript.html

# 開発者向けのまとめ記事

http://knaka0209.blogspot.jp/2015/04/agri.html

ESP8266+ATtiny85 IoT製作、センサ値送信

[概要]
前回のesp8266 初期ファームを使った
[ esp8266+LPC1114FN28連携 ] 記事と似ていますが、
小型マイコン ATtiny85(8pin ,8bit)と連携して、
安価で小型なIoTデバイス検討したいと思います。
ブレボ１枚に、WIFI+MCU+電源+周辺デバイス回路まで実装できました。

*)
RAM=512 Byteしかない為、
開発時にメモリ削減の対応等で苦労ぎみでした
さほど小型化の必要がなければ、このMCUは選択しないほうが
良いかと思います。

# 部品リスト
ESP-WROOM-02 / 500[en]前後
ATtiny85 / 160[en] (秋月電子さん)
電解コンデンサー　470マイクロ F   / 10[en] (秋月電子さん)
絶縁ラジアルリード型積層セラミックコンデンサー０．１μＦ５０Ｖ (１個当たり)
 10[en] (秋月電子さん)
3.3Vレギュレータ-降圧 / 100[en] (秋月電子さん)
マイクロUSB (メス) / 200 [en] (秋月電子さん)
抵抗, 配線等

# 配線- レイアウト
ATtiny側のSoftwareSerial(D3/D4)を、
ESP側のUARTに接続します。

WIFI側の配線は、テスト編と同じです。

http://knaka0209.blogspot.jp/2015/08/esp-wroom-02-01.html

# ATtiny pin 配置

# ATtiny コンパイル

ARDUINO SDK 1.0.5　(ATtiny用の設定が必要)

書込装置= Arduino as ISP　を選択

ARDUINO UNO経由で書込み

コンパイル詳細は、ATtiny-テスト編にも記載しています

http://knaka0209.blogspot.jp/2015/10/attiny-85-1.html

# 実装面

シリアル通信速度は、

ESPの初期(15200)だと、動作できませんでした。

9600 位に下げたほうが、良さそうです。

機能的にはmbed版と同じく、センサ値取得後

WIFI側UARTに、ATコマンドをシリアル送信する

実装でよいかと思います。

ATtinyのサンプルは、ATtiny-テスト編にも記載しています。

http://knaka0209.blogspot.jp/2015/10/attiny-85-1.html

==== update : 2015-10-08 ====

参考ファームのリンク追加しました。

https://gist.github.com/kuc-arc-f/1dfdcf950ade49436ce5

数ヶ所修正必要で、設定するには手間かかります。

[ AT+CIPSEND ]の

HTTP送信長さは事前に計算し、固定にする必要があります。(改行含む)

メモリ領域パンクの為、動的に計算できていません、、

自力で実装できる方は、

参考にしないほうが良いです。

*)ベータ版で、全体的に見直しが必要です。

[pythonでの計算例]

pi@raspberrypi:~/tmp$ python

Python 2.7.3 (default, Mar 18 2014, 05:13:23)

>>> s="GET /api1234.php?snum_1=1234 HTTP/1.0\r\n";

>>> s=s+"Host: your-dns.com\r\n\r\n";

>>> len(s);

61

>>> quit();

[AT設定-ESP]

上記はTCP送信のみで、

事前にルータ設定(SSID等)などは手動で設定が必要です。

注) 初心者向きではありません。ご注意下さい。

AT関連の設定を、工場出荷-初期状態に復旧できる方を前程にしてます。

UART通信関連の設定を失敗すると、シリアル通信でAT操作できなくなります

ATコマンド例: UART通信速度変更/ 子機モード設定/ AP設定

AT+UART_DEF=9600,8,1,0,0

AT+CWMODE=1

AT+CWJAP="ssid","password"

============================

# テスト

光センサを結線して、クラウド送信してみました。

グラフ

# DIY編で、ケース作成してみました。(仮の)

材料: ケース(100均で, 3個で100[en] 。食品保存用 )

ドリル工具と、精密ニッパで側面に穴あけ。

上面からの図

#関連の記事

ATtiny85-20PU に、スケッチを書き込む (ARDUINO SDK)

http://knaka0209.blogspot.jp/2015/10/attiny-85-1.html

# 参考の記事

https://www.arduino.cc/en/Main/ArduinoISP

# 開発者向けのまとめ記事

http://knaka0209.blogspot.jp/2015/04/agri.html

ATtiny85-20PU に、スケッチを書き込む (ARDUINO SDK)

[概要]
Atmel 社の小型マイコン　ATtiny85-20PU に
ARDUINO SDK からスケッチを書き込むメモです。

# MCU仕様など

8 PIN

8 Bit CPU

ROM : 8K Byte

RAM : 512 Byte

動作電圧: 2.7V - 5.5V

UARTなし、SoftwareSerial 使えます(Arduino SDK)

# IDE環境

ARDUINO SDK 1.0.5

ARDUINO UNOを書込み装置として使用

ISP通信で、ターゲットMCUに書込

3.3V Internal クロック 8MHz

# 参考URL

セットアップ、配線等は下記を参考

kosaka　さんの記事

http://make.kosakalab.com/make/electronic-work/arduino-ide-arduinoisp/

Arduino.cc

https://www.arduino.cc/en/Main/ArduinoISP

http://scuola.arduino.cc/courses/lessons/cover/qX1117g

# ピン配置

チップ上方向= 左上に[丸]くぼみのマーク を基準として配置

# 配線

[ATiiny85] - [ARDUINO UNO]

RESET - D10

MOSI - D11

MISO - D12

SCK - D13

VCC - 3.3V
GND - GND


# コンパイルの準備
 Arduinoo SDK 1.0.5　インストール

 作業フォルダの設定
　[ファイル]-[環境設定]で、スケッチブックの保存場所　を設定
　例) C:\arduino-1.0.5-r2\work
*)インストール先によって異なります。

 ATtiny等の設定ファイルの配置
 kosakaさんのページの。[hardware.zip]をDL &解凍、作業フォルダに配置 (中段)
 http://make.kosakalab.com/make/electronic-work/arduino-ide-arduinoisp/
　パス例: C:\arduino-1.0.5-r2\work\hardware

 arduino SDKの再起動
　[ツール]-[マイコンボード]に、ATtiny85 (internal 8 MHz clock)
　が選択可能な事を確認。

# スケッチの書込み
Uno接続して、シリアルポートを設定

[ツール]-[マイコンボード]-[Arduino Uno] 選択

UNOに、[ArduinoISP]書き込みます。(ISP通信で書き込むためのスケッチ)
[スケッチの例] -[ArduinoISP] でスケッチ開き、書き込む。

# 書き込み完了後、ATtinyにスケッチ書き込みます。
適当なスケッチ書いて、準備します(LチカでOK)

A1にセンサ接続して、値をシリアル出力する例です

	#include <SoftwareSerial.h>
	int SENSOR_1= 1;
	SoftwareSerial mySerial(3, 4); // RX, TX
	void setup() {
	mySerial.begin(9600);
	pinMode(SENSOR_1 ,INPUT);
	}
	//
	void loop() {
	int iSen1 =analogRead(SENSOR_1);
	mySerial.print("sen=");
	mySerial.print(iSen1);
	mySerial.println("");
	delay(2000); // wait for a second
	}

view raw aTtiny85_test_1.ino hosted with ❤ by GitHub

[ツール]-[マイコンボード]に、ATtiny85 (internal 8 MHz clock) を選択

シリアルポート設定済みを確認

書込装置 - [Arduino as ISP] を選択

書込みます。

[マイコンボードへの書込みが完了しました]
が表示されます。

下記が表示されましたが、書込みは問題ないようでした。
avrdude: please define PAGEL and BS2 signals in the configuration file for part ATtiny85
avrdude: please define PAGEL and BS2 signals in the configuration file for part ATtiny85

ATtiny は、
ISP関係の配線を外して、実行可能です

==== 2015-10-15 =============
delay()の、タイマー間隔がずれる場合は、
初期の内部クロックが、1MHzの可能性があります。
ブートローダを書き込むと（内部クロック=8MHz）、修正できました。
1秒間隔のLチカで、確認できます。
=============================

# 開発者向けのまとめ記事
http://knaka0209.blogspot.jp/2015/04/agri.html
