ATmega328P に ブートローダ書込み編

ATmega328P にブートローダ書込みのメモです。

使用していた、Atmega328(単体チップ)に
スケッチの書込みに失敗した為、
ブートローダの書込み調査しました。

ATmega328P-内部クロック 8MHz 仕様
で動作,スケッチ書き込める状態にします。
初期状態のAtmega328でも、
ブートローダの書込できる回路の為、
低価格デバイスの作成に利用できそうです。


[SDK]
Arduino SDK 1.0.5
電源=5V を供給する

# 部品
ATmega328P-PU / 250 [en]
http://akizukidenshi.com/catalog/g/gI-03142/

抵抗 (R): 10K
コンデンサ
20pF (picofarad) コンデンサ 2個
10 MF
*) RESET =GND 間

=>  10u コンデンサは不要でした。

クリスタル 16MHz
=>
==== update:2017/12/08 =====
3V3 -8MHz 仕様を作成する場合、
8MHz クリスタル、電源= 3V3
でも書込み可能でした。
====


*) ブレボ、配線など

#準備, 必要なファイルの取得

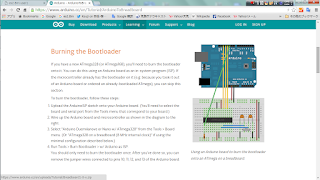

arduino.cc　の
arduino.cc/en/Tutorial/ArduinoToBreadboard

中断あたり
#[Breadboard1-0-x.zip] を取得、解凍
作業フォルダ/hardware の下に配置

#配線は上段の回路に似ていますが、


下記のページを参考にしています。

http://www3.big.or.jp/~schaft/hardware/bootloader_sketch/page003.html


# スケッチの書込みは、以前と同じ。[Arduino as ISP]
# Arduino as ISP の設定、
UNOに、[Arduino as ISP]スケッチ書き込みます。

#ArduinoISP　を開く
[ファイル]-[スケッチの例]-ArduinoISP

#UNO　に書込み
マイコンボード = Arduino UNO
書込み装置= AVRISP MKII でよいと思います。
シリアルポート= 接続したCOM

#　マイコンボードに書込み

を実行。

---

# 配線


前回の、スケッチ書込み編と似ていますが
UNO使って書き込みます。

書込み装置(マイコンボード)= Arduino UNO
ターゲット MCU= Atmega328P
[Arduino as ISP]スケッチで転送します

*) 電源= 5V 結線してください

[ATmega328P-PU] - [ARDUINO UNO]

RESET - D10   ( R=10K でプルアップ )

MOSI - D11

MISO - D12

SCK - D13

VCC - 5V

GND - GND

*) クリスタルのコンデンサ＝ 18 - 22 pF

らしいですが、今回は 20pF セラコンを使用。

*) UNO側の[RESET] - [GND]の間に

10 MF コンデンサを入れる。(極性に注意)

=>  10u  コンデンサは不要でした、なくても書込みできました。

# [ブートローダ書込み]

マイコンボード = ATmega328 on a breadboard (8 MHz internal clock)

書込み装置= Arduino as ISP

# [ツール]-[ブートローダを書き込む]

を実行

# スケッチを書き込む場合、

16 MHzクリスタルを外す、電源をＯＦＦ後

*) クリスタルを外さないと、タイマ(delay)がズレる場合がありました。

書込み編　 :ATmega328P-PU に、スケッチを書き込む

http://knaka0209.blogspot.jp/2015/10/ATmega328-1.html

---

# まとめ
ATmega よく使う場合は、毎回配線するよりも、
ブレボを１枚書込み用基板として、保管しておくのも良いかと思います。
*)書込み専用基板も販売されているようです。使ってみると良いかもですね

---
