RGB LED +LPC1114FN28版 RGBランプ (おまけ編)

前回の、8mm RGB LED 続編となります。

[概要]
RGB LED (OST4ML8132A )+LPC1114FN28のユニバーサル基板実装。
WIZ550io +ATmega328P の組み合わせで
MQTT経由で、RGB値を送信して、LED制御してみました。

先日の、 web色選択 UIを使って、指定色の範囲を
スマホから制御しています。

#動画


# 部品
マイコン内蔵ＲＧＢ　８ｍｍＬＥＤ　ＯＳＴ４ＭＬ８１３２Ａ　（１０個入） / 400[en]
１個あたり= 40円
http://akizukidenshi.com/catalog/g/gI-08347/

MCU: LPC1114FN28

電解コンデンサ= 2200 MF(micro F), 線材など

#配線
R = 100K
通信以外は、
デジタル 出力は、２本しか使っていません。


# 外観

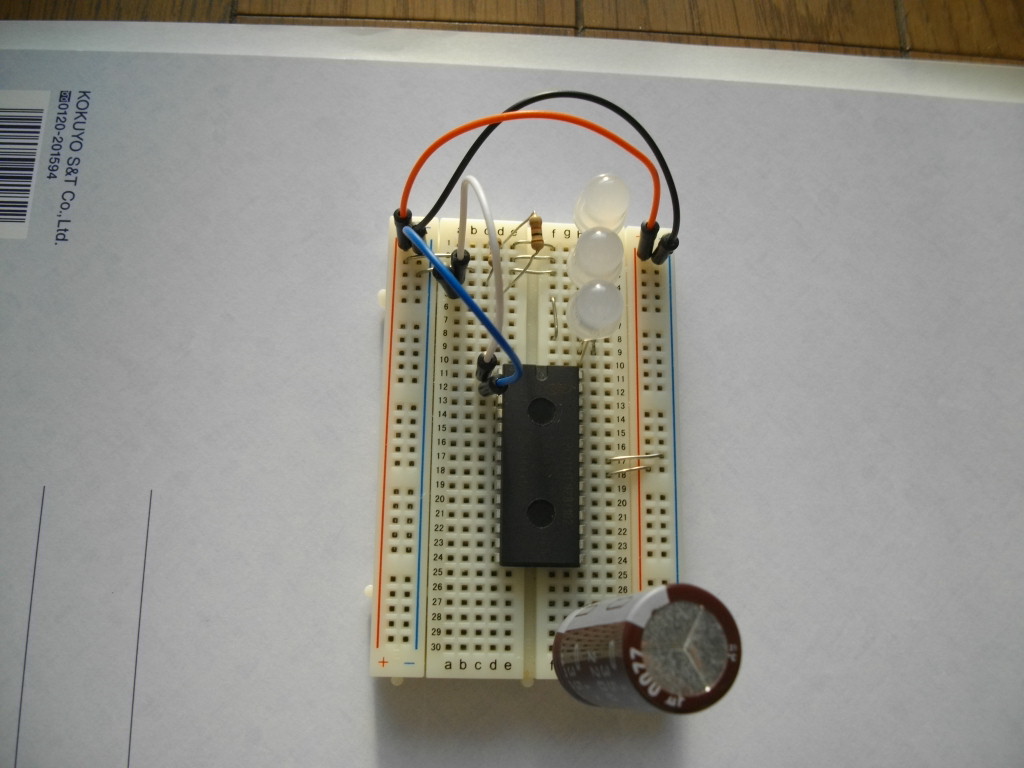

# ブレッドボード ( 参考 )
上からの図

左側

右側

# Github
mbed LED制御ドライバ
https://github.com/kuc-arc-f/rgb_8mmLED_6

*) それ以外は、前回のLPC810版と似ています。


# まとめ
前回のLPC810　基板より大きくなっている為、
小型化はイマイチとなっています。
webコンパイラで比較的カンタンにビルドできる点は
こちらの方が良い気もします。

# おまけ、 esp8266に配線してみました
動作的には問題なさそうです。
