７セグ４桁(ATmega328P)＋esp8266 モジュール

[概要]
7セグLED ４桁+ ATmega328P(AVR系)
IoT周辺デバイス連携の内容となります。

LED 表示は、時計/温度/湿度 の３種類
DHT11 センサで、温度/湿度
時刻：クラウドから取得。

表示順：
1) 温度：2桁、点灯(約２秒)
2) 湿度：2桁、点滅
3) 時計：4桁、点灯


*) 実装される部品は、MCU以外で ARM版の４桁品　[ MK-PKBN-019 ]
とほぼ同じです。

# 動画　：　時計/温度 表示, 温度値はクラウド側へ送信

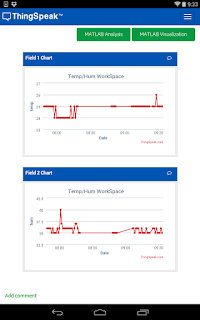

# 温度/湿度、thingspeak　に送信しています。

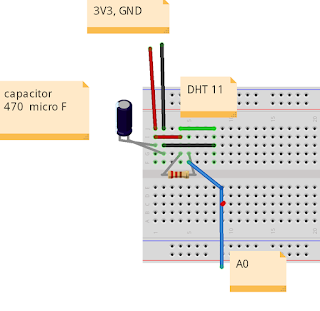

# 配線
７セグ基板の下に、中継基板(ブレッドボード)
電源ライン、センサ等の配置

*) DHT11 ,正面　、左から(風穴のある面)
1)3V3
2)信号 ( A0 に結線、 ATmega328P
3)-    (←　結線なし
4)GND

2番目( 信号ライン )　、 10K R　でプルアップ。

*) 基板は、アクリル板に 輪ゴムで固定している程度です。

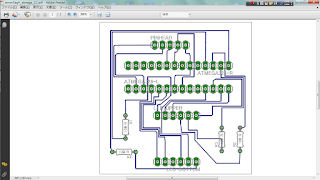

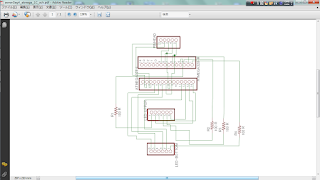

# 回路
上部ピンヘッダ：左から下記に結線
RX, TX, A0, GND, 3V3






# ドライバ
https://github.com/kuc-arc-f/SevenSeg4_atmega_dht_v2

/atmega : 7 segment LED  4Dig ,display driver ATmega328P
/arduino: esp8266 ,http send

web-API のサンプル、時刻の送信

	<?php
	// マルチバイト対応
	date_default_timezone_set('Asia/Tokyo');
	class AppConst {
	var $mMSG_Const="";
	}
	//------------------------------------
	// @calling
	// @purpose : Zero Str, max=10 char
	// @date
	// @argment
	// @return
	//------------------------------------
	function getZeroStr( $src, $num ){
	if($num > 10){
	return "";
	}
	$buff="0000000000";
	$buff = $buff . $src;
	$i_len = strlen($buff);
	$ret = substr($buff, $i_len - $num, $num);
	return $ret;
	}
	//------------------------------------
	// @calling : main
	// @purpose :
	// @date
	// @argment
	// @return
	//------------------------------------
	$ret_base= "000000000000000000000000";
	$sHEAD ="res=";
	//$respose="";
	$res2="";
	if(isset($_GET["tmp"])){
	$tmpNum = $_GET["tmp"];
	// Do something, your system
	$sHH = date("H");
	$sMM = date("i");
	$res2=$sHH . $sMM;
	echo $sHEAD .$res2;
	}else{
	echo $sHEAD .$ret_base;
	}
	?>

view raw esp8266_7seg4_1C.php hosted with ❤ by GitHub

# esp8266 モジュール、　７セグ基板の下 ( 参考 )
