７セグ+ DHT11 搭載シールド、お試し編

前回の、UART接続での７セグ+ATmega328 に似た構成になります

温度湿度 DHT11センサーと、組み合わせて。
小型でesp8266シールド風な基板を、試作してみました。

センサー値取得機能と、クラウド送信に加えて
表示系は、LEDの７セグ４桁を搭載しています。
７セグの下側にホストMCU(ATmega328P)を配置し、
センサーの制御を行い、取得した値を７セグに表示。
Deep Sleepモードで 省電力化し、電池駆動もできるような仕様としています。

# 動画


#回路/ 配置
７セグの内側に、ICソケットを配置。その上に ATmega328P装着
しています。

# 温湿度のログ

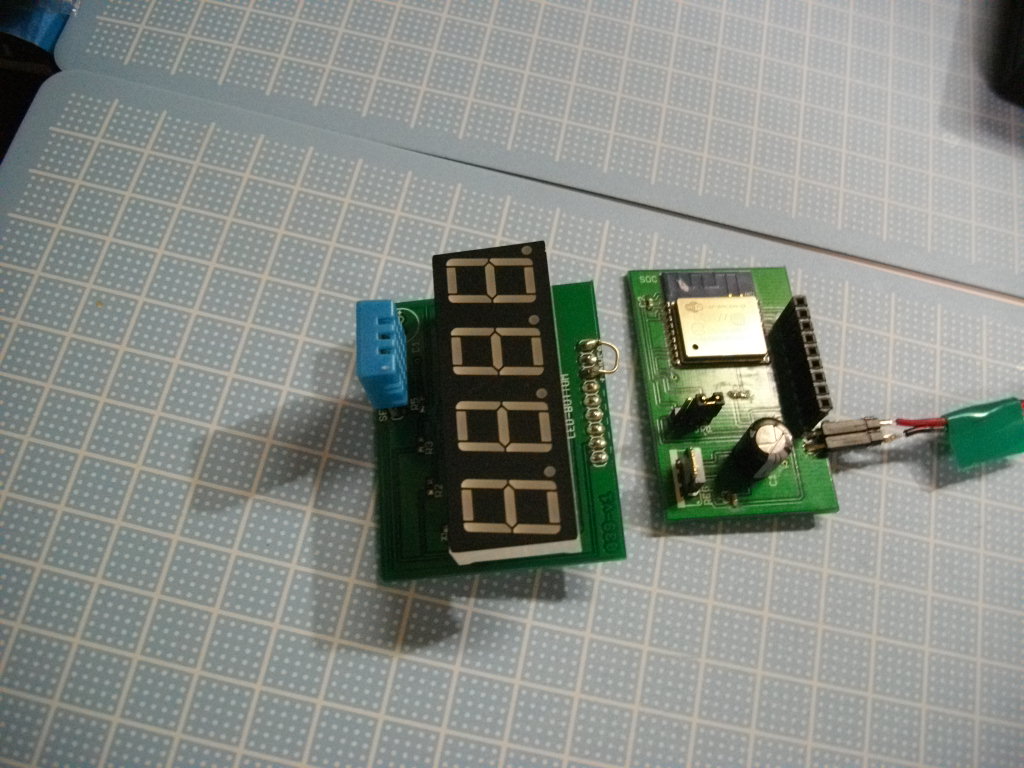

# 概観、シールド組立て前

16番の Deep Sleep配線は、手ハンダでリード線を結線しています。

# ドライバ

https://github.com/kuc-arc-f/esp8266_UART_DHT_v1

# 回路図- EAGLE file (EAGLE 7.5)

https://github.com/kuc-arc-f/sevenSeg4_atmega_4C_pcb

# まとめ

7セグは、夜間などくらい部屋でＬＥＤの光で
文字が見えやすい為、ドット数は少ないですが
数値程度であれば、安価なモノクロ LCDより
はっきり見える感じはします。

電池連続稼動は、前回 アナログ温度センサ版で、
単三の３本で、104H 程でしたので
今回は４本でテストしたいと思います。 130%程度は稼動時間 伸びそうです。
