[概要]
7セグLED ２桁+ ATmega328P(AVR系)
IoT周辺デバイス連携の内容となります。
表示は、DHT11 センサから
温度/湿度を取得、７セグ表示
センサー値は、クラウド送信。
表示順：センサ値を２種類表示とした為、LED点灯速度を変更してみました。
1) 温度：2桁、点灯(約２秒)
2) 湿度：2桁、点滅
*) ７セグ２桁 基板 [ MK-PKBN-022 ] を、組み合わせています。
# 動画
# 温度、thingspeak に送信しています。

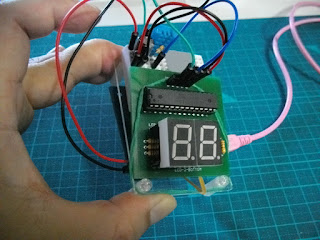

# 配線

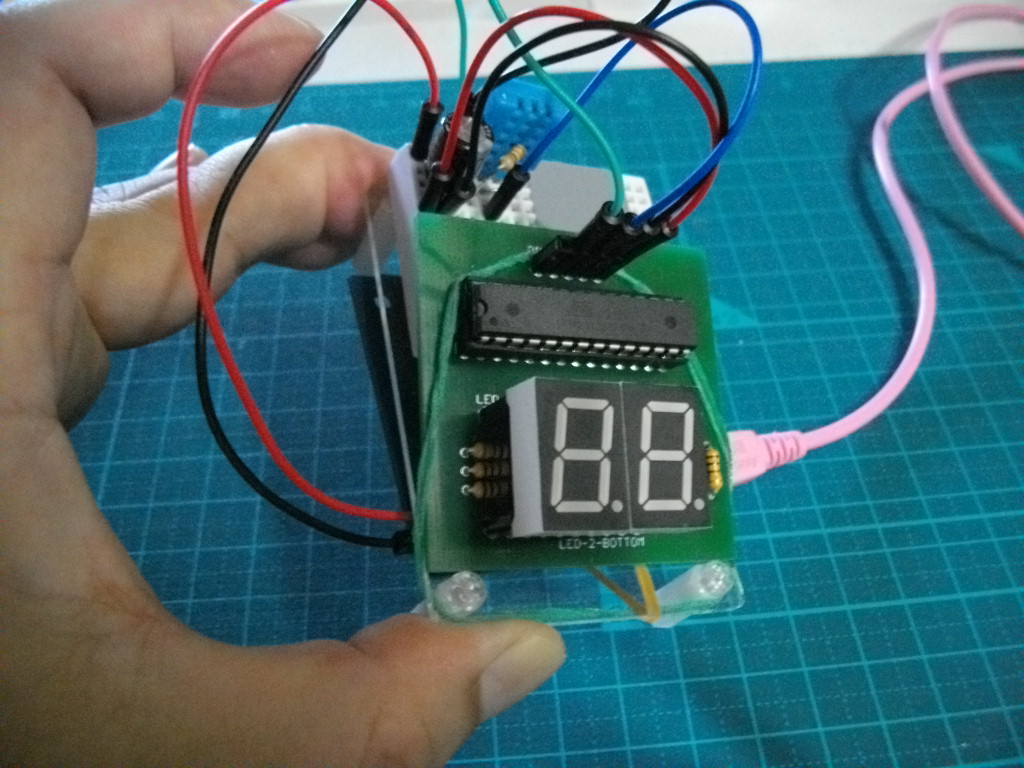

７セグ基板の下に、中継基板(ブレッドボード)
電源ライン、センサ等の配置
# ドライバ
/atmega : 7 segment LED 2Dig ,display driver ATmega328P
/arduino: esp8266 ,http send
# まとめ
そろそろ、梅雨の時期な季節になるようですので
湿度のログも、
クラウド表示できると利便性が高まる気もしました。
回路図等 ,７セグ２桁+ AVRマイコン基板 [ MK-PKBN-022 ] 、
http://kuc-arc-f.com/make/?p=640
# 関連の記事
esp8266 モジュールの製作
http://knaka0209.blogspot.jp/2016/05/esp-wroom-02-11.html
# 関連まとめ [IoT な電子工作まとめ]
http://knaka0209.blogspot.jp/2015/11/iot-matome.html
